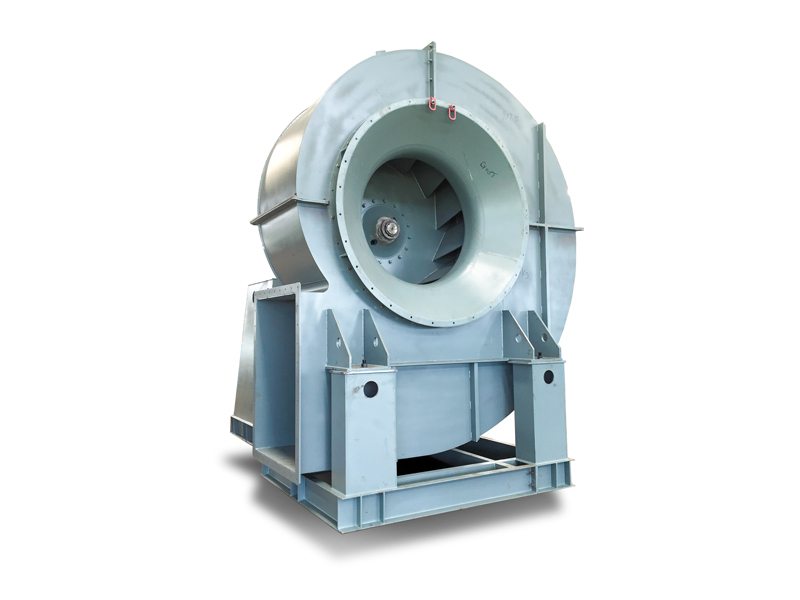

5-48系列中壓離心風機

時間：2024-01-06 14:56:48

所屬分類：中壓離心風機

型號：Y5-48鍋爐離心引風機

機號：4#～25#

風量：590-700735m3/h

風壓：684-8687Pa

功率：3kw-1000kW

用途：適用各種煤質并配有消煙除塵裝置的工業鍋爐

形式：該風機制成單吸式，機號有№4C、5C、6.3C、8C、10C、12.5C、14D、15D、16.5D、18D、20D、22D、23.7D共十三種。當上述機號不能滿足您的需要時，我們有能力按您需要進行設計。

聯系我們留言咨詢

產品詳情技術參數

工作條件

Y5-48鍋爐離心引風機是為適應燃用各種煤質并配有消煙除塵裝置的工業鍋爐配套設計的。凡進氣條件相當，性能又相適應的均可選用。5-48離心風機是5-47中壓離心風機的增強型，比5-47型的輸出流量更大，同樣用于輸送工業領域的各種常見氣體和硬質物料。

應用場景

用于危廢余熱爐、碳素余熱鍋爐、化工三廢余熱鍋爐、焦化余熱鍋爐、燒結機余熱鍋爐、玻璃窯余熱鍋爐等發電工程介質輸送，具有耐磨損、效率高、噪聲低、氣體流動穩定性好、高效區范圍寬、結構緊湊、維修方便等特點。

風機結構

風機特點

●能夠輸出較高的出氣壓力，并同時提供更多的氣體流量，噪音較低。能夠在較高的介質溫度下穩定工作。

●可以通過搭配不同的皮帶輪直徑靈活設定風機轉速，使風機運轉在*高效率點，減少能量浪費。

●提供電機滑動導軌，可方便的張緊皮帶，減少因皮帶松弛造成的能量損失。

●軸承箱預留有溫度和振動傳感器安裝位置，可以方便的安裝風機運行監控裝置。

●使用液態潤滑油，更換和加注潤滑油不需要打開軸承箱。軸承箱設有觀察窗，可以方便的觀察潤滑油的質量和存量。

●軸承箱使用迷宮式機械密封、內部有獨特的防漏油設計、*部設有通氣孔、接縫處涂有密封脂，消除了軸承箱漏油的可能性。

●葉輪經過退火處理，消除焊接時產生的結構內應力，確保葉輪不會發生外形蠕變(creepage)和產生裂紋。

●葉輪經過高標準的動平衡校正，確保風機運行穩定。

●生產完成后經過運行測試和振動值檢測，運行可靠。

風機配置

●風機形式：點擊直連、皮帶傳動、聯軸器傳動；

● 電機品牌：上電、湘電、佳木斯、南陽防爆、ABB、茵夢達等國內外知名品牌。（可以指定）；

● 葉輪：優質碳鋼、不銹鋼、襯膠、耐磨層或耐磨襯板、陶瓷貼片（可以指定）；

● 軸承：SKF、FAG、瓦房店、NSK （可以指定）；

● 主軸：高強度碳鋼，合結鋼

●軸承座：鑄鐵

●可選配置：※整體支架； ※防護罩； ※消音器； ※ 進出口配對法蘭；※調節門；※電動執行器；※減震器；※膜片聯軸器；※液力耦合器；※電機防雨罩；※溫度傳感器；※震動傳感器；※軟啟動裝置；※變頻器；

風機系列	5-48系列風機	特性選擇
風機系列	5-48系列風機	普通	防腐	耐磨	高溫	防爆	備注
性能	葉輪直徑	400-3300mm
	主軸轉速	≤4000rpm
	壓力	684-8687Pa
	流量	590.4-700735?/h
結構	葉片結構	后向
	葉輪支撐方式	單吸懸臂式葉輪、雙吸葉輪雙支撐
	潤滑方式	油浴潤滑、脂潤滑、稀油站					可指定
	軸承箱冷卻	空冷、水冷、油冷					可指定
	傳動方式	A（電機直連），C（皮帶輪傳動），D（聯軸器傳動），F(xiàn)（進氣箱式聯軸器傳動）					可指定
氣體屬性	氣體溫度	常溫	客觀要求	客戶要求	≥250℃	客戶要求
氣體屬性	氣體特性	潔凈氣體	腐蝕性氣體	顆粒物質	高溫氣體	易燃，易爆
系統配置	電機品牌	上電、湘電、ABB	上電、湘電、ABB	湘電、ABB、茵夢達	恒洲明德、賽力盟、皖南電機	佳木斯、南陽防爆、ABB、茵夢達	可指定
	葉輪	優質碳鋼	玻璃鋼、不銹鋼、襯膠	加耐磨層或耐磨襯板、陶瓷貼片	高溫優質合金鋼	玻璃鋼、鋁合金	可指定
	進風口	優質碳鋼	玻璃鋼、不銹鋼、襯膠	優質碳鋼	優質碳鋼	優質碳鋼	可指定
	機殼	優質碳鋼	玻璃鋼、不銹鋼、襯膠	優質碳鋼	優質碳鋼	優質碳鋼	可指定
	調節門	優質碳鋼	玻璃鋼、不銹鋼、襯膠	優質碳鋼	優質碳鋼	優質碳鋼	可指定
	主軸	高強度碳鋼、合結鋼	高強度碳鋼、合結鋼	高強度碳鋼、合結鋼	高強度碳鋼、合結鋼	高強度碳鋼、合結鋼	可指定
	軸承	SKF、FAG、瓦房店	SKF、FAG、瓦房店	SKF、FAG、瓦房店	SKF、FAG、瓦房店	SKF、FAG、瓦房店	可指定
	軸承箱	鑄鐵
	地腳螺栓	GB799-1988
可選配置	整體支架、防護罩、消音器、進出口補償器、進出口配對法蘭、調節門、電動執行器、減震器、膜片聯軸器、液力耦合器、電機防雨罩、溫度傳感器、震動傳感器、軟啟動裝置、變頻器、專用電機、系統檢測控制裝置。
