4-72系列低壓離心風機

時間：2024-01-06 14:15:27

所屬分類：低壓離心風機

型號：4-72型離心通風機

機號：2.8#～20#

風量：1199-435813m3/h

風壓：778-6761Pa

功率：1.1kw-110kW

用途：一常被用在工業窯爐的送風

形式：№2.8-6A采用電機直連傳動、№6-12C采用皮帶輪傳動、№6-12D采用聯軸器傳動、№16-20B采用懸臂支撐，皮帶輪在兩軸承之間。當上述機號不能滿足您的需要時，我們有能力按您需要進行設計。

聯系我們留言咨詢

產品詳情技術參數

工作條件

適用于輸送常溫的干凈空氣或輕質物料，*常被用在工業窯爐的送風、輕質的顆粒/粉末/碎屑/纖維的輸送、物料的風干/冷卻、通風和排煙等領域，氣體內部不許有粘性物質，所含的塵土及硬質顆粒部大于150mg/?，氣體溫度不超過80℃。

應用場景

使用于建筑物通風換氣、物料的通風與干燥、空氣凈化與工業廢氣處理、工業除塵器、有害工作環境的空氣凈化和排放（造紙生產線、電解鋁生產線、紡織廠…）。鍋爐和磚瓦窯的鼓風、各種氣體的輸送、顆粒/粉末/碎屑/纖維物料的輸送等。

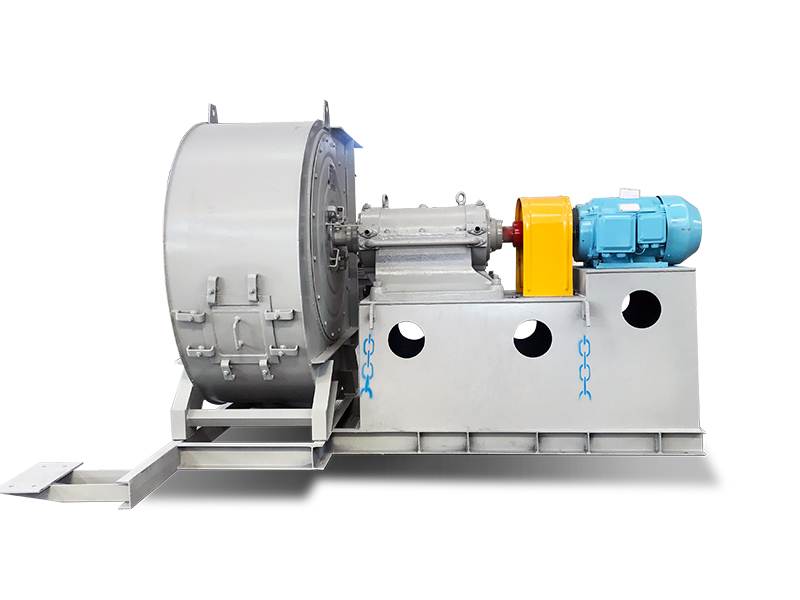

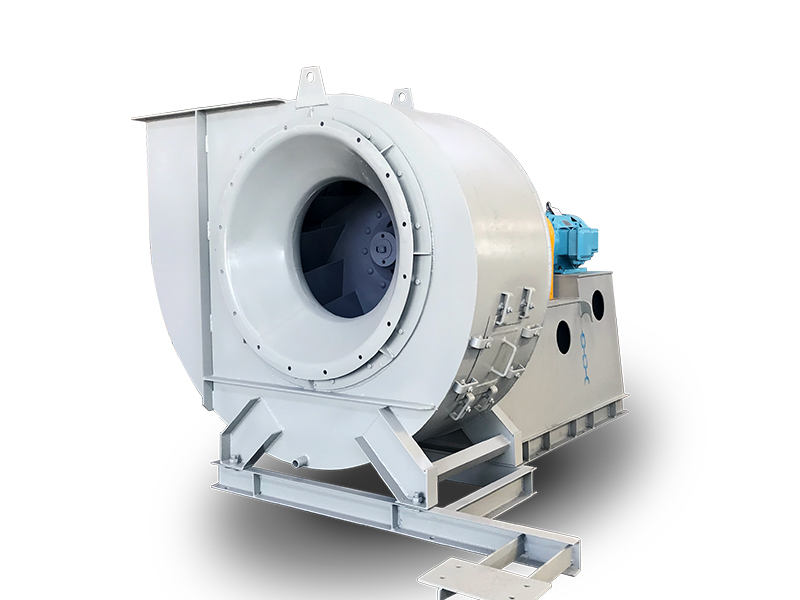

風機結構

風機特點

●在滿足壓力要求的情況下，能夠輸出很大的氣體流量，噪音很低。

●可以通過搭配不同的皮帶輪直徑靈活設定風機轉速，使風機運轉在*高效率點，減少能量浪費。

●提供電機滑動導軌，可方便的張緊皮帶，減少因皮帶松弛造成的能量損失。

●氣流阻力加大時，電機負荷會自動降低，不會燒毀電機。

●在使用整體支架的情況下，安裝非常簡單，基本不需要技術人員的支持。

●生產完成后全部經過運行測試和振動值檢測，運行可靠。

風機配置

● 風機形式：點擊直連、皮帶傳動、聯軸器傳動；

● 電機品牌：上電、湘電、佳木斯、南陽防爆、ABB、茵夢達等國內外知名品牌。（可以指定）；

● 葉輪：優質碳鋼、不銹鋼、襯膠、耐磨層或耐磨襯板、陶瓷貼片（可以指定）；

● 軸承：SKF、FAG、瓦房店、NSK （可以指定）；

● 主軸：高強度碳鋼，合結鋼

●軸承座：鑄鐵

●可選配置：※整體支架； ※防護罩； ※消音器； ※進出口補償器；進出口配對法蘭；※調節門；※電動執行器；※減震器；※膜片聯軸器；※液力耦合器；※電機防雨罩；※溫度傳感器；※震動傳感器；※軟啟動裝置；※變頻器；

風機系列	4-72系列風機	特性選擇
風機系列	4-72系列風機	普通	防腐	耐磨	高溫	防爆	備注
性能	葉輪直徑	250-2000mm
	主軸轉速	≤4000rpm
	壓力	778-6761Pa
	流量	1199-435813?/h
結構	葉片結構	后向，直板或機翼型
	葉輪支撐方式	單吸懸臂式葉輪
	潤滑方式	油浴潤滑、脂潤滑、稀油站					可指定
	軸承箱冷卻	空冷、水冷、油冷					可指定
	傳動方式	A（電機直連），B,（皮帶中間傳動）C（皮帶輪傳動），D（聯軸器傳動），E（進氣箱式皮帶傳動）					可指定
氣體屬性	氣體溫度	常溫	客觀要求	客戶要求	≥250℃	客戶要求
氣體屬性	氣體特性	潔凈氣體	腐蝕性氣體	顆粒物質	高溫氣體	易燃，易爆
系統配置	電機品牌	上電、湘電、ABB	上電、湘電、ABB	湘電、ABB、茵夢達	恒洲明德、賽力盟、皖南電機	佳木斯、南陽防爆、ABB、茵夢達	可指定
	葉輪	優質碳鋼	玻璃鋼、不銹鋼、襯膠	加耐磨層或耐磨襯板、陶瓷貼片	高溫優質合金鋼	玻璃鋼、鋁合金	可指定
	進風口	優質碳鋼	玻璃鋼、不銹鋼、襯膠	優質碳鋼	優質碳鋼	優質碳鋼	可指定
	機殼	優質碳鋼	玻璃鋼、不銹鋼、襯膠	優質碳鋼	優質碳鋼	優質碳鋼	可指定
	調節門	優質碳鋼	玻璃鋼、不銹鋼、襯膠	優質碳鋼	優質碳鋼	優質碳鋼	可指定
	主軸	高強度碳鋼、合結鋼	高強度碳鋼、合結鋼	高強度碳鋼、合結鋼	高強度碳鋼、合結鋼	高強度碳鋼、合結鋼	可指定
	軸承	SKF、FAG、瓦房店	SKF、FAG、瓦房店	SKF、FAG、瓦房店	SKF、FAG、瓦房店	SKF、FAG、瓦房店	可指定
	軸承箱	鑄鐵
	地腳螺栓	GB799-1988
可選配置	整體支架、防護罩、消音器、進出口補償器、進出口配對法蘭、調節門、電動執行器、減震器、膜片聯軸器、液力耦合器、電機防雨罩、溫度傳感器、震動傳感器、軟啟動裝置、變頻器、專用電機、系統檢測控制裝置。
